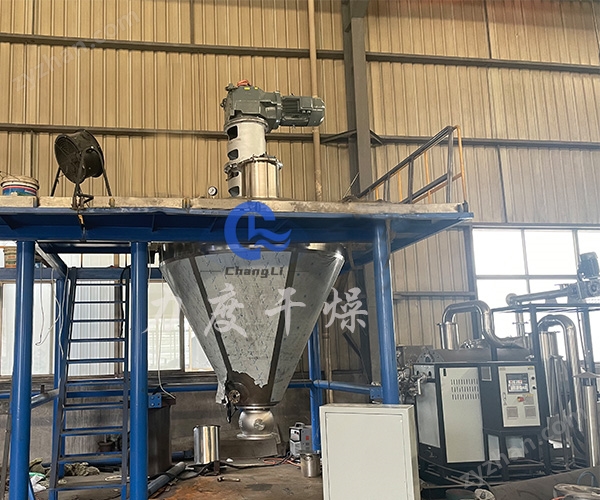

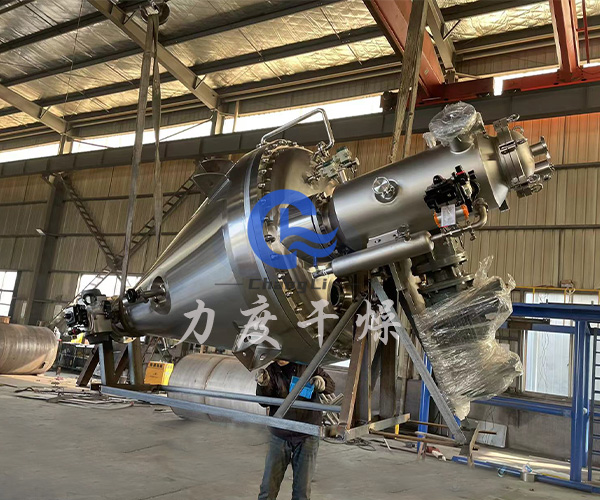

一.羧甲基纖維鋰螺帶真空干燥機工作原理

物料經投料口投入錐形主機內部，加熱的熱媒進入加熱隔套和攪拌軸內，經傳導換熱后加熱物料，同時物料在攪拌軸的攪拌下使物料不斷被翻動，與內壁接觸的物料不斷變化，使物料充分加熱。加熱后蒸發的濕分氣體由真空泵吸出，濕分氣體在吸出后可經由冷凝器冷凝回收或直接排空，烘干后的物料從干燥器底部出口排放。排放時將后級真空閥關閉，然后進行真空消除操作，逐漸放入空氣，使其罐內外壓力逐漸平衡，即可進行放料操作。

二.羧甲基纖維鋰螺帶真空干燥機干燥機主要技術參數：

1、罐內真空度-0.1MPa，全容積1000L，有效容積1000L。

2、導熱油加熱，壓力0.3MPa，工作溫度280℃。

3、配備防爆型電機防爆等級dIIBT4 ，攪拌軸轉速約0-20rpm可調。

4、錐體內膽304不銹鋼厚度10mm。

5、罐體法蘭304。

6、內膽材料SUS304。

7、夾套材料Q345R 厚度8mm

8、錐體設計結構及制作要求

9、內錐體設計制作時罐內平整，錐體轉腳處呈圓弧過渡，內表面機械自動拋光達Ra≤0.4。

10、焊縫采用自動焊焊接方法，焊縫飽滿無缺陷。

11、錐體外保溫材料為硅酸鋁.

12、容器結構及配置

13、封頭與錐體法蘭連接，連接處采用包四氟“O”型圈擠壓密封，避免產出清洗死角。

14、封頭上設真空進料口，配不銹鋼清洗球閥（均為快開式卡箍連接）。

15、粉塵捕集器安裝于封頭外部，過濾材質為燒結棒，材質SUS304，螺栓連接，便于拆卸清洗。

三.羧甲基纖維鋰螺帶真空干燥機密封系統

1、攪拌輸出軸雙螺帶型式，密封為雙端面機械密封結構。

2、底部出料閥為偏心半球閥。

四.羧甲基纖維鋰螺帶真空干燥機支架

1、支架底座采用耳座結構。

2、干燥機傳動裝置：按堆積密度2.2計算。

3 、攪拌軸攪拌速度0-20轉/分，可調。

五.羧甲基纖維鋰螺帶真空干燥機攪拌器：

1、采用螺帶螺桿式攪拌器。

2、可沿順時針或逆時針?lè)较蛐D(zhuǎn)轉速由變頻器調節。

3、螺帶與軸之間設置有若干根拉桿，可將扭矩傳遞到螺帶上，拉桿還能增強螺帶的剛性，防止螺帶受力時發生變形。

4、螺帶式攪拌器的螺帶均為阿基米德螺旋面。

5、為了保證物料不粘結于筒壁，螺帶與筒壁的間隙5-6mm。

6、螺帶螺桿式攪拌器運轉時，在容器內，物料形成軸向流循環，轉向不同，軸向循環的方向也不同。順時針旋轉時，中心部位物料向下移動而周?chē)课晃锪蟿t被螺帶向上提起能夠使原料的混粉更加均勻。反轉時則相反。

7、攪拌器材質304不銹鋼，電拋光處理Ra≤0.4 um

六.羧甲基纖維鋰螺帶真空干燥機上封頭：

1、封頭上部設置一個DN450的人孔過渡為αβ閥加料口。

2、封頭帶有視鏡及視鏡燈口（視鏡安裝采用嵌入式便于清潔）。

3、封頭上部設置一個真空口。

4、封頭上部設置一個備用接口，配盲板。

5、封頭工作壓力和工作溫度符合要求。

6、封頭材質304不銹鋼，封頭內表面拋光到 Ra≤0.4um，拋光處理。

7、封頭設置硅酸鋁保溫層,管口周?chē)仄交^(guò)渡、易清潔.

8、保溫層外罩焊接，進行亞光處理，干燥降溫等不得出現變形、開裂現象。

9、封頭連接處便于清潔，間隙盡量小，不易積聚粉塵

七.羧甲基纖維鋰螺帶真空干燥機配置清單：

1 內壁 1 SUS304 δ=10mm

2 夾層 1 Q345R δ=8mm

3 外封 1 SUS304 δ=2mm

4 攪拌螺帶 W=60 1 SUS304 δ=10mm

5 人孔/加料口 DN450 1 SUS304 人孔

6 耳座 4 Q235

7 軸承 1套

8 真空罩 500目 1 燒結網SUS304

9 氣動偏心半圓球閥 Φ150 1臺 SUS304

10 雙端面機械密封 140 1套

11 導熱油進口 DN40 1

12 導熱油出口 DN40 1

13 放氣口 G1/2”內絲 1

14 真空口 DN65 1 SUS304

15 壓力表 Y100 1

16 電機減速機 KAF-127 -22kw 1 成品

17 保溫 1 超細玻璃棉 δ=60

18 變頻器 22kw 1

19 普通控制柜 1

20 電器元件 1套

21 視鏡 1只

22 防爆變頻電機 22Kw 1臺

23 熱電偶 1支
